Lycée La Fayette à Clermont-Ferrand

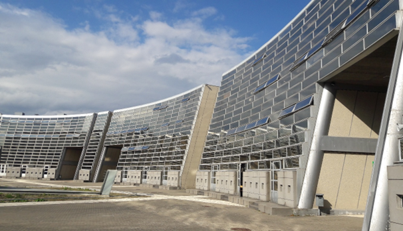

Avant travaux

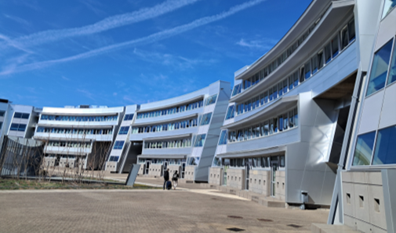

Après travaux
La rénovation énergétique du lycée La Fayette, réalisée en site occupé, porte sur le bâtiment principal ainsi que sur neuf bâtiments constituant l’internat et l’infirmerie.
Les bâtiments construits en 1991 disposent de façades en éléments préfabriqués de béton ayant un aspect extérieur rappelant la pierre de Volvic. Le recours à ce matériau, l’ampleur du site, son plan masse et les formes géométriques des bâtiments confèrent à l’ensemble une présence architecturale remarquable.
Les travaux ont inclus l’isolation thermique des façades, pignons et toitures. À l’intérieur des bâtiments, ils ont principalement porté sur l’installation d’une ventilation double flux performante et le déploiement d’éclairages LED, afin de réduire les consommations, moderniser les espaces et améliorer le confort des usagers.
Le lycée peut accueillir 2 000 personnes et s’organise autour d’un bâtiment principal emblématique, reconnu pour sa forte valeur patrimoniale. Construit en forme d’ellipse, celui‑ci développe 14 560 m², soit 76 % de la surface totale du site. La façade intérieure d’origine, constituée d’un mur rideau en menuiseries sur 330 m linéaires, a été entièrement déposée alors que le site restait occupé. La nouvelle façade a été reconstruite à partir de plus de 300 modules préfabriqués en mur à ossature bois, isolés avec des matériaux biosourcés puis habillés d’un bardage.
Pour améliorer un confort d’été jusqu’ici très dégradé, le projet mise sur une approche bioclimatique : gestion passive de l’ensoleillement grâce à des casquettes bois habillées de zinc, ventilation double flux et modules adiabatiques permettant de rafraîchir naturellement l’air soufflé dans le bâtiment.
L’ensemble des équipements du lycée, chauffage, ventilation et éclairage, est piloté grâce à une Gestion Technique Centralisée dédiée.
